数模

1. 功能概述

数字地面模型模块主要功能是创建一个或数个数字地面模型，供道路工程三维及平纵横设计的需要。
功能包括数模管理，数模修改以及数模应用三方面的子功能。

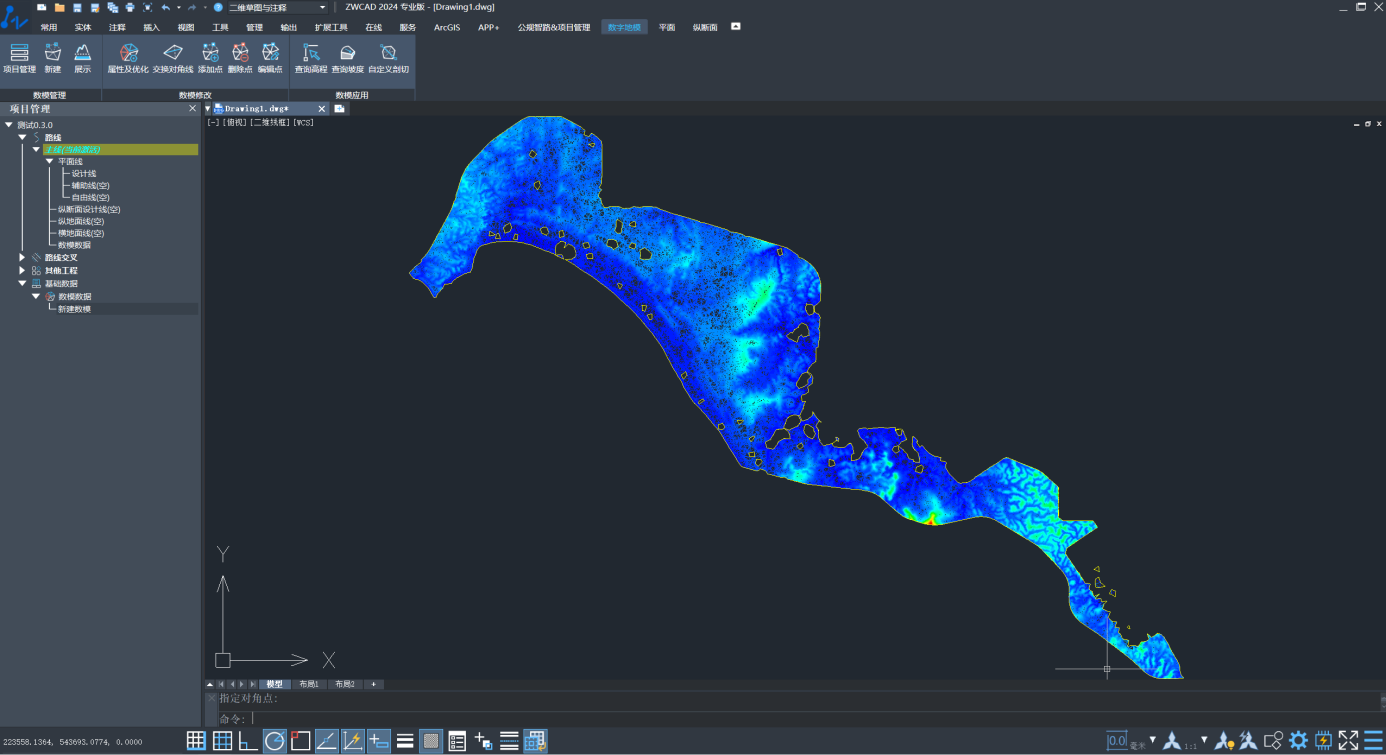

2. 操作界面介绍

菜单栏：软件功能区，“数字地模”模块为本章模块的ribbon菜单项目。
命令提示行：执行命令中的分支命令和参数的输入。
命令提示行：列出当前执行功能的分支命令列表，可输入分支命令快捷键和参数。
状态栏：功能执行期间的相关参数的实时显示。
快捷提示窗：在某些功能执行时，快捷提示窗可实时显示更全面的相关数据。
创建的数模在项目管理树列表中的“基础数据”>“数模数据”下集中管理。子项目中选用数模需将数模应用保存在子项目数据中。

3. 数模管理

数模管理有两个功能。
1.“新建数模”是通过导入数据文件或读取dwg文件，或在已经打开的dwg数据文件中点选点或者等高线创建数模的功能。
2.“数模显示”是将新创建的数模显示在模型空间的功能。

3.1 新建数模

命令菜单：数字地模-新建数模
系统命令：hpdi_newMesh
执行命令后，弹出对话框。
